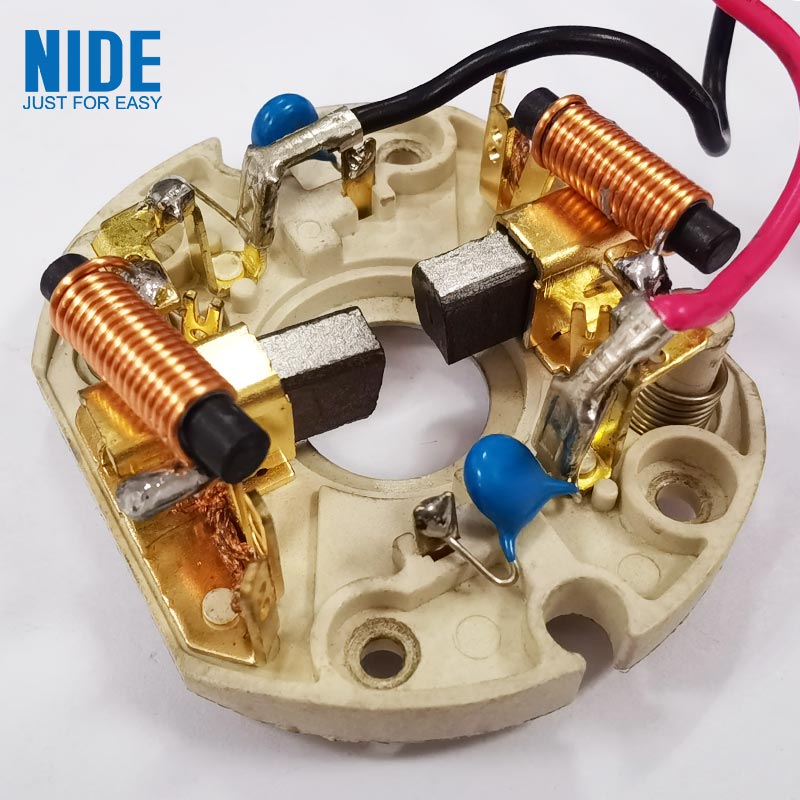

電気ドリル、アングル グラインダー、または丸ノコが突然弱くなったように感じたり、負荷がかかると困難になったり、さらには驚くべき火花を散らしたりしても、急いで新しい工具を購入しないでください。問題は、小さくて安価なコンポーネントである可能性が非常に高いです。 電動工具用カーボンブラシ.

電気モーターに不可欠な消耗品であるカーボン ブラシは、モーターの固定部分から回転する整流子に電流を伝達します。摩擦は摩耗を意味し、摩耗すると工具の機能が停止します。この部品を自分で検査して交換する方法を学ぶことで、修理コストを大幅に節約し、信頼できる機器に新たな命を吹き込むことができます。

交換時期 - 「3 つの信号」診断方法

ツールの回転が完全に停止するまで待たないでください。次の 3 つの警告サインに注意してください。

正確な選択 – 適切なマッチングを見つけることは思っている以上に重要です

見た目が似ているブラシでも互換性があるとは限りません。 1mmサイズが違うと合わなくなります。間違った材質を使用するとモーターが焼損する可能性があります。電動工具用カーボンブラシを購入する際は、次の 2 つの点に注目してください。

1. モデル番号を一致させる

最も安全な方法: 古いカーボン ブラシの番号を確認するか、ツールのマニュアルの部品リストを参照してください。ボッシュ、マキタ、デウォルトなどの主要ブランドには専用の部品番号があります。たとえば、マキタはマニュアルに次のように明記しています。 「カーボンブラシは同じ種類のものを使用してください。」

2. 物理的な寸法と形状を一致させる

ブラシには、バネ付き、金属製ホルダー付き、またはプレーンなカーボンブロックなど、さまざまな構成があります。これはモーターの設計によって異なります。部品番号が見つからない場合は、古い番号を持ってきて次の寸法を測ってください。

重要な注意事項: 材料が異なると (カーボングラファイトとエレクトログラファイト)、導電性と耐摩耗性が異なります。間違ったグレードを使用すると、整流子 (「銅ヘッド」) に傷がつき、損傷する可能性があります。 純正の OEM または信頼できるアフターマーケットの同等品を使用してください。

ステップバイステップの交換 - 10 分で完了

始める前に: ツールを電源から抜くか、バッテリーパックを取り外してください。これは交渉の余地がありません。

必要な工具: 適切なプラスドライバーまたはマイナスドライバー (多くの場合、工具に付属しているドライバーで問題なく動作します)。

手順

1. キャップを開ける – モーター ハウジングの側面にある円形または四角形のプラスチック/金属カバーを見つけます (通常はブラシ シンボルが付いています)。反時計回りに緩めます。

2. 古いブラシを抽出する – 各カーボン ブラシをゆっくりと引き出します。 以下の点に細心の注意を払ってください。

3. スプリングの向き（スプリングがどちら側に位置するか）。

4. 取り付け方向（整流子に面した平らな面と傾斜した面）。

5. 初めての人は、これらを逆向きに取り付けることがよくあります。取り外す前に写真を撮ってください。

6. 整流子の清掃と検査 – ブラシを外した状態で、清潔な乾いた布または柔らかい消しゴムを使用して整流子 (銅セグメント) の表面を優しく拭き、カーボンの塵や酸化を取り除きます。 銅の表面に深い穴や溝がある場合は、専門のサービスが必要です。

7. ペアで交換 – 片側だけを交換しないでください。 1 つのブラシが役に立ちそうな場合でも、常に一致するペアを取り付けてください。これにより、均等なスプリング圧力とバランスの取れた電流分布が保証されます。

8. 再取り付けして固定します – 新しいカーボン ブラシを、メモしたのとまったく同じ方向に挿入します。スプリングがブラシの尾部をしっかりと押し付けていることを確認します。キャップをしっかりと締め直しますが、締めすぎてネジ山をなくさないようにしてください。

「慣らし運転」期間 - これを予想してください

新しい電動工具用カーボンブラシを取り付けて初めて電源を入れると、通常よりも多くの火花が発生する可能性があります。 これはまったく正常なことです。 新しいブラシの面は平らであるか、異なる湾曲を持っており、摩耗した整流子の輪郭とまだ一致していません。

数分間慣らし運転を行います。

• ツールの速度が可変の場合は、中低速で 3～5 分間実行します。

• ブラシ面が整流子に適合するにつれて、火花は徐々に減少します。

高度なヒント: 古いブラシの「面」を読み取る

プロレベルの診断トリックをご紹介します。使い古したブラシはすぐに捨てないでください。ブラシの摩擦面がモーターの状態を物語ります。

これらの診断および交換スキルがあれば、コード付き電動工具はさらに 10 年間簡単に使用できます。それは単にお金を節約するだけではなく、機器を理解し、ダウンタイムを最小限に抑え、ワークショップを効率的に運営し続けることが重要です。適切にメンテナンスされた 電動工具用カーボンブラシ それはイライラする一日と生産的な一日の違いです。
