電動工具の整流子がモーターの性能と工具の寿命にとってそれほど重要なのはなぜですか?

A 電動工具用整流子はブラシ付き DC モーターの中核コンポーネントであり、電気エネルギーが機械的動作に変換される効率を直接決定します。電流方向の切り替えを制御し、トルク出力を安定させ、負荷がかかっても安定したモーター回転を保証します。ドリル、グラインダー、ソー、インパクトツールなどの産業用および民生用電動工具では、整流子は性能の安定性、耐久性、安全性において決定的な役割を果たします。この記事では、動作原理、材料の選択、製造精度、性能要因、トラブルシューティング方法、産業用途など、電動工具用整流子の技術的かつ実践的な理解を深めます。信頼性の高いモーター コンポーネント ソリューションを求めるエンジニア、調達スペシャリスト、メーカー向けに設計されています。

目次

• 1. 電動工具用整流子とは何ですか?
• 2. 電動工具モーター内で整流子はどのように機能しますか?
• 3. 高性能整流子にはどのような材料が使用されていますか?
• 4. 整流子はどのようにして精密に製造されるのですか?
• 5. 整流子の性能と寿命に影響を与える要因は何ですか?
• 6. よく発生する問題とその解決方法は何ですか?
• 7. 電動工具に適した整流子を選択するにはどうすればよいですか?

1. 電動工具用整流子とは何ですか?

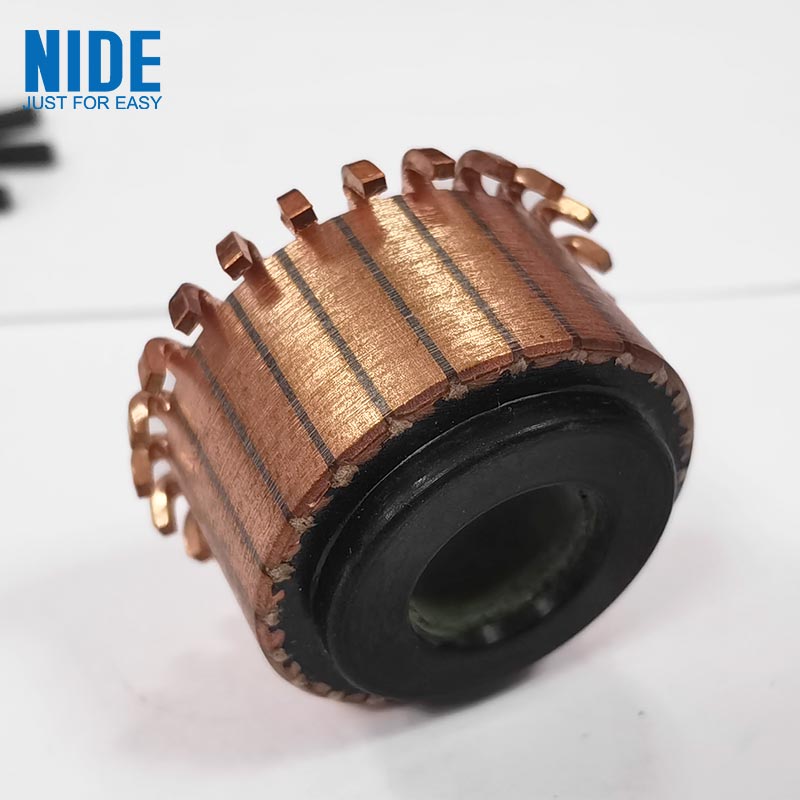

電動工具用整流子は、回転子巻線の電流の方向を定期的に反転するためにブラシ付き DC モーターで使用される機械式回転電気スイッチです。この制御されたスイッチングにより、電動工具の操作に不可欠な連続回転運動が可能になります。

実際の用途では、整流子は、電気ドリル、アングル グラインダー、丸鋸、研磨機などの工具が安定したトルク出力を維持できるようにする直接の責任を負います。これがないとモーターは連続回転を生成できず、ツールが非効率的または機能しなくなります。

電動工具は高負荷、振動、熱条件下で動作することが多いため、整流子は高精度と耐久性を備えて設計され、安定した性能と長い耐用年数を確保する必要があります。

2. 電動工具モーター内で整流子はどのように機能しますか?

整流子の動作原理は、同期した機械的回転と電気的スイッチングに基づいています。モーターシャフトが回転すると、カーボンブラシが整流子表面のセグメント化された銅バーとの滑り接触を維持します。この接触により、正確な間隔で電機子巻線の電流の方向が反転します。

このプロセスにより、モーター内の磁力が同じ回転方向にトルクを継続的に生成します。この切り替え機構がないと、モーターがスムーズに回転せずに停止したり発振したりしてしまいます。

• 電流スイッチング機能:巻線の電流を逆流して連続回転を維持します
• ブラシ接触システム:固定部品と回転部品の間で電気エネルギーを伝達します
• アーク抑制:スイッチング時の電気スパークを低減
• トルクの安定化:さまざまな負荷の下でもスムーズな出力を保証します

高速電動工具では、このスイッチングが毎分数千回発生するため、整流子は摩耗や熱に対して非常に耐性がなければなりません。

3. 高性能整流子にはどのような材料が使用されていますか?

材料の選択は、整流子の性能を決定する最も重要な要素の 1 つです。高品質の整流子は、導電性金属、絶縁材料、構造補強材の組み合わせに依存しています。

銅とマイカの組み合わせは、導電性と絶縁性のバランスをとるため、特に重要です。材料の選択が適切でないと、電動工具の過熱、スパーク、早期故障が発生する可能性があります。

4. 整流子はどのようにして精密に製造されるのですか?

の製造プロセス電動工具用整流子電気的安定性と機械的バランスを確保するには、高精度のエンジニアリングが必要です。微細な偏差であってもパフォーマンスに影響を与える可能性があります。

1. 材料の準備:高純度の銅および工業用マイカシートを選択し、検査します。
2. セグメント形成:銅は打ち抜かれ、精密な整流子セグメントに成形されます。
3. 絶縁アセンブリ:各銅セグメントの間にマイカシートが挿入されます。
4. 高圧成形：コンポーネントは圧縮され、構造的にしっかりと結合します。
5. CNC精密旋削加工:完璧な円形の形状とバランスを保証します。
6. 表面仕上げ:研磨により摩擦が軽減され、ブラシの接触が改善されます。
7. テストと検査:電気的、熱的、機械的性能テストが実施されます。

先進的なメーカーは、実際の工具用途における信頼性を確保するために、動的バランシング テストや高速回転シミュレーションも実行しています。

5. 整流子の性能と寿命に影響を与える要因は何ですか?

整流子の性能と耐久性は、複数の動作および設計要素の影響を受けます。モーター効率を最適化するには、これらの要因を理解することが不可欠です。

• 熱抵抗:高温により材料が変形し、寿命が短くなる可能性があります
• 電気伝導率:エネルギー効率と発熱を決定します
• メカニカルバランス:振動、騒音、摩耗率に影響を与える
• ブラシの接触品質:スパークと安定性に直接影響します
• 動作負荷:継続的な過負荷により摩耗が促進される

適切な設計の最適化とメンテナンスの実施により、整流子の寿命が大幅に延長され、電動工具全体の効率が向上します。

6. よく発生する問題とその解決方法は何ですか?

高度な製造にもかかわらず、整流子は摩耗、汚染、または不適切な使用により動作上の問題が発生する可能性があります。

• スパーキング:ブラシの接触不良、ゴミ、表面の粗さが原因
• 偏摩耗:不均衡または一貫性のないブラシ圧力による結果
• 過熱：過負荷または冷却不足が原因
• 絶縁破壊:経年劣化、湿気、汚れによるもの
• 振動ノイズ:ローターシステムの機械的アンバランスが原因

解決策には、表面の再仕上げ、ブラシの交換、負荷調整、洗浄が含まれます。また、ひどい場合には整流子全体の交換も含まれます。

7. 電動工具に適した整流子を選択するにはどうすればよいですか?

適切な整流子を選択するには、技術仕様、アプリケーション環境、品質基準を注意深く評価する必要があります。

• 導電率効率について銅の純度をチェックする
• マイカ絶縁品質の耐熱性を検証
• モーターの速度とトルクの要件との互換性を確保
• 製造精度と品質のバランスを評価
• サプライヤーの信頼性と認証基準を確認する

産業ユーザーは、強力なエンジニアリング能力と一貫した品質管理システムを備えたサプライヤーを優先する必要があります。

FAQ（よくある質問）

結論

の電動工具用整流子は、モーターの効率、安定性、耐久性を決定する重要な部品です。要求の厳しい用途で長期にわたるパフォーマンスを確保するには、高品質の設計、精密な製造、適切なメンテナンスが不可欠です。
