電動工具用整流子: 信頼性の高いモーター性能を支える小さなコンポーネント

電気ドリル、アングルグラインダー、鋸、研磨機などの電動工具を使用するとき、人々は通常、モーターの出力、速度、耐久性に重点を置きます。しかし、多くのブラシ付き電気モーターの内部では、電気エネルギーを機械的な動きに変換する小さなコンポーネントが重要な役割を果たしています。電動工具用整流子。 整流子はモーター アセンブリのほんの一部にすぎませんが、その設計はモーターの効率、動作の安定性、騒音レベル、耐用年数に直接影響します。高速回転機器を必要とする産業では、整流子の製造には精密なエンジニアリング、材料の選択、および厳格な品質管理が必要です。

電動工具用整流子とは何ですか?

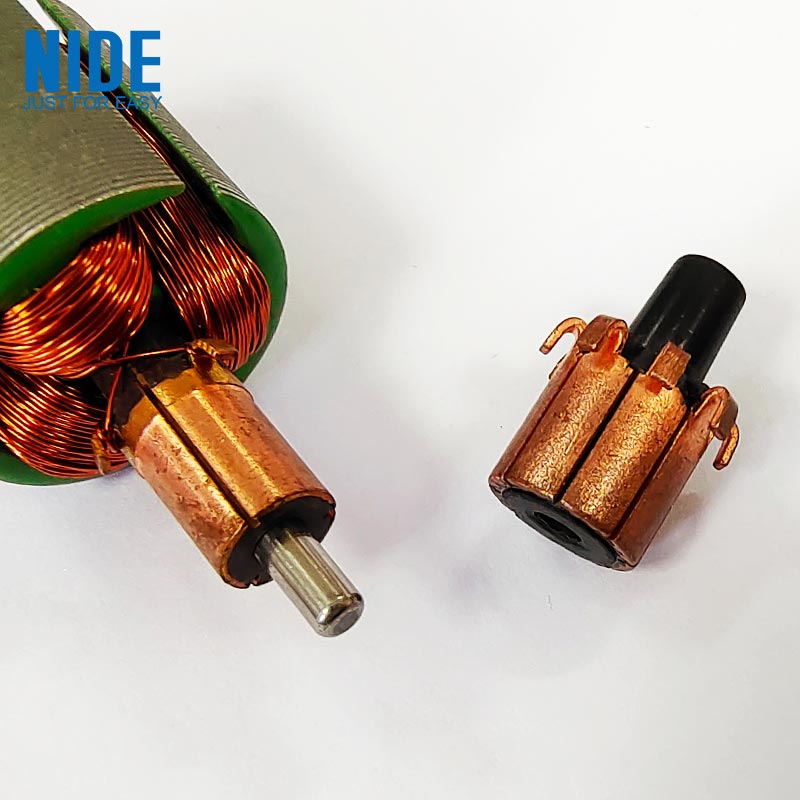

A 電動工具用整流子ブラシ付き DC モーターおよびユニバーサル モーターで使用される回転電気スイッチング コンポーネントです。 その主な機能は、モーター巻線を流れる電流の方向を制御して、モーターのローターが回転し続けることを可能にすることです。 一般的な整流子は次のもので構成されます。

成分	関数
銅セグメント	ブラシとローター巻線の間に電流を流す
断熱材	個々の銅セグメントを電気的に分離
コア構造	回転操作を機械的にサポートします
接続端子	整流子をモーター巻線に接続します

動作中、カーボン ブラシは回転する整流子の表面に接触し、電気エネルギーをモーターに伝達します。

電動工具モーターにおいて整流子が重要なのはなぜですか?

電動工具のモーターは、次のような厳しい条件下で動作します。 高い回転速度 頻繁な起動と停止 重い機械的負荷 連続振動 整流子は、これらの状態の間、安定した電気的接触を維持する必要があります。 適切に設計された整流子は、以下の改善に役立ちます。 モーター効率 回転安定性 電気伝導率 工具寿命 整流子の表面が不均一に摩耗すると、次のような問題が発生する可能性があります。 火花の増加 モーター出力の低下 過剰な発熱 ブラシの寿命が短くなる

業界の秘密: 整流子の表面品質は外観よりも重要です

整流子は単純な銅部品のように見えますが、その表面状態は非常に重要です。 モーターメーカーは次の点に細心の注意を払っています。 セグメント精度 表面粗さ 真円度精度 絶縁間隔 わずかな製造上の違いであっても、以下に影響を与える可能性があります。 カーボンブラシによる接触安定性 電気抵抗 発熱 高速電動工具の場合、回転コンポーネントのわずかな不均衡が振動を発生させ、モーターの性能を低下させる可能性があります。

電動工具の整流子に使用される材料

整流子の材料の組み合わせによって、その電気的および機械的性能が決まります。

銅セグメント

銅は次の理由で一般的に使用されます。 高い導電性 優れた熱性能 適切な機械的特性

断熱材

銅セグメント間の絶縁により、電気的短絡が防止されます。 一般的な材料には次のものがあります。 マイカ 高温絶縁化合物

特殊合金材料

一部のアプリケーションでは銅合金を使用して以下を改善しています。 耐摩耗性 機械的強度 高速性能

電動工具整流子の製造プロセス

信頼性の高い整流子を製造するには、いくつかの精密なプロセスが必要です。

銅セグメントの成形

銅片はモーターの設計要件に従って正確なセグメントに成形されます。

成形と組立

銅セグメントは絶縁材で固定され、完全な回転構造を形成します。

機械加工と表面仕上げ

整流子の表面は次のことを保証するために正確に処理されています。 正しい直径 滑らかな接触面 安定した回転

テスト

品質検査には以下が含まれる場合があります。 寸法測定 電気伝導度検査 絶縁試験 動的バランス試験

整流子とブラシレスモーターのテクノロジー

ブラシレスモーター技術の発展により、一部の最新の電動工具が従来のブラシ付きモーターに取って代わりました。 違いは次のとおりです。

特徴	整流子付きブラシ付きモーター	ブラシレスモーター
構造	ブラシと整流子を使用	電子制御システムを採用
メンテナンス	時間が経つとブラシの交換が必要になる	一般に機械的摩耗が少ない
料金	より経済的な設計	より高度な技術要件
応用	多くの従来の電動工具に共通	高度なツールでの使用が増加

ブラシレス モーターの成長にもかかわらず、整流子ベースのモーターは、その成熟した技術、コスト上の利点、および信頼性の高い性能により、依然として広く使用されています。

電動工具における整流子の一般的な用途

整流子は、以下の目的でモーターに広く使用されています。

電気ドリル

穴あけや締め付け作業において安定した回転を実現します。

アングルグラインダー

厳しい作業条件下でも高速回転をサポートします。

電動のこぎり

負荷の切断中にモーターの動作を維持します。

サンダーと研磨ツール

表面処理において一貫した速度制御を実現します。

隠れた課題: 熱と摩耗の管理

整流子の設計における最大の課題の 1 つは、電気的性能と機械的摩耗の関係を制御することです。 動作中: ブラシが摩擦を生む 電流は熱を発生します 回転により機械的ストレスが発生する 優れた整流子設計では、以下のバランスが取れている必要があります。 導電率 耐摩耗性 温度安定性 接触信頼性 そのため、材料の選択と製造精度が重要です。

電動工具整流子の今後の動向

改良された材料技術

将来の開発は以下に焦点を当てる可能性があります。 より優れた耐摩耗性素材 銅合金の性能向上 より長い耐用年数

より精密なものづくり

先進的な生産設備により以下が改善されます。 寸法精度 表面の一貫性 モーター効率

ハイブリッドモーター開発

ブラシレス モーターは成長していますが、改良されたブラシ付きモーター技術は、コスト重視の産業用途に引き続き役立つ可能性があります。

結論: 強力なツールをサポートする小さなコンポーネント

電動工具用整流子はモーターの中に隠れていますが、電気エネルギーの変換と安定した動作には欠かせない役割を持っています。 精密な製造、先進的な材料、継続的な改善を通じて、整流子はドリル、グラインダー、ソー、その他の多くの電動工具の信頼できる性能をサポートし続けています。 この小さな回転コンポーネントは、最も小さな部品であっても産業機器のパフォーマンスに大きな影響を与える可能性があることを示しています。
