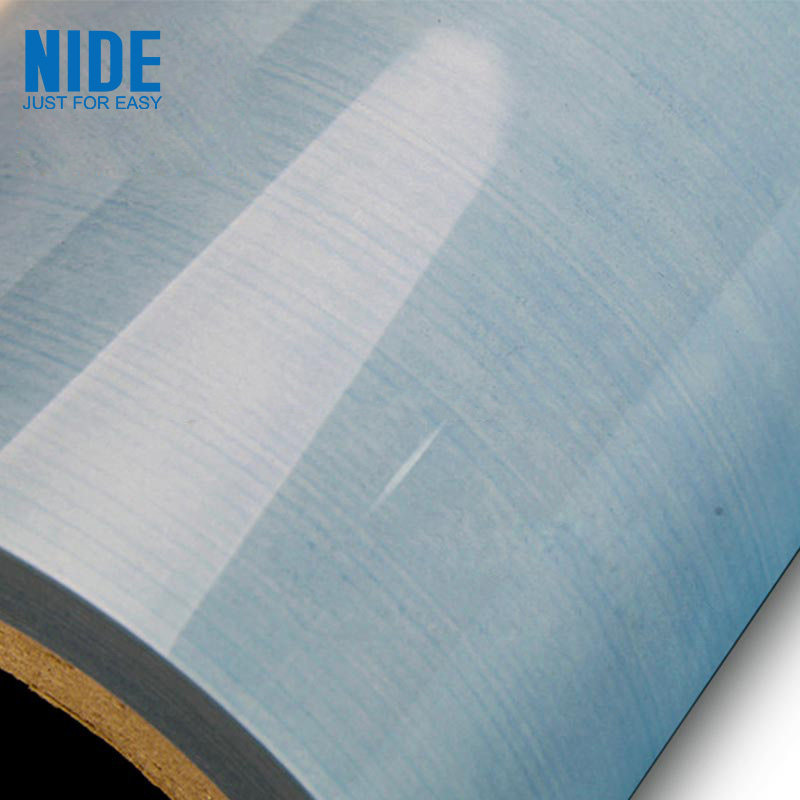

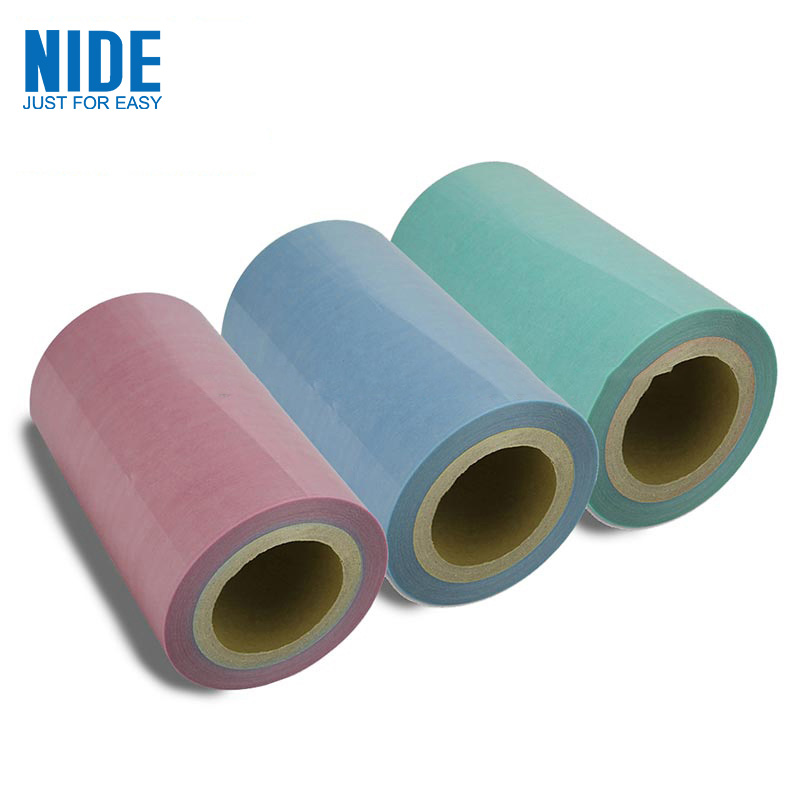

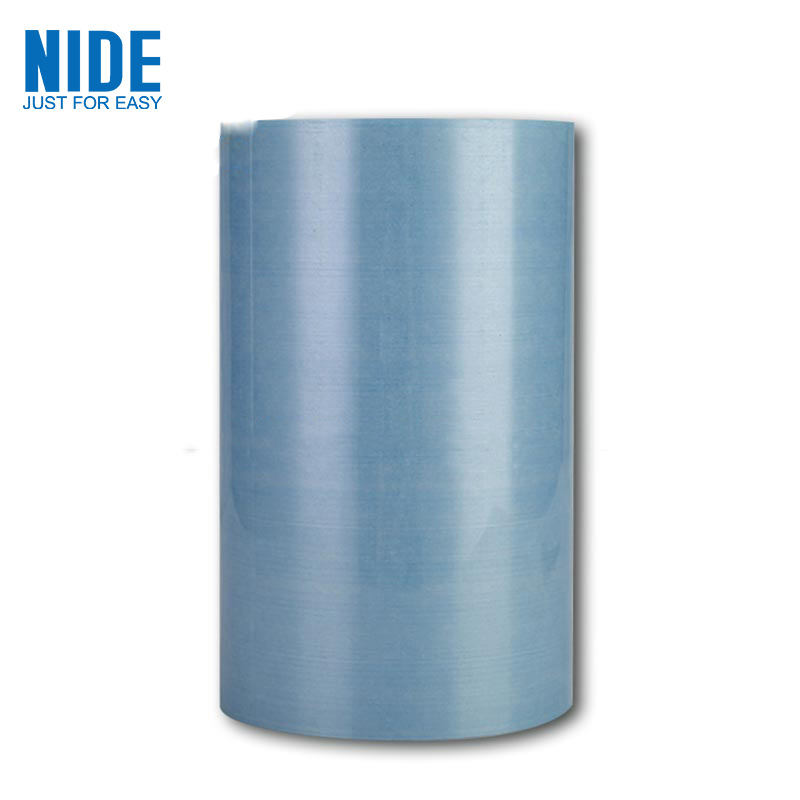

6644モーター絶縁用FクラスDMD絶縁紙は、縦方向のポリエステル繊維不織布の層と、Fグレードの樹脂(ポリウレタン接着剤)で接着された透明または乳白色のポリエステルフィルムで構成される柔らかい2層の複合材料です。不織布の良好な含浸特性およびポリエステルフィルムの良好な絶縁耐力。
プロパティ |
単位 |
パラメータ |
|||||||||
絶縁紙の厚さ |
んん |
0.09 |
0.11 |
0.15 |
0.19 |
0.20 |
0.23 |
0.25 |
0.30 |
0.36 |
0.41 |
厚さ偏差 |
んん |
±0.01 |
±0.01 |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
±0.03 |
±0.03 |
±0.04 |
±0.04 |
粒度と偏差 |
GSM |
93±9 |
113±11 |
183±18 |
218±22 |
253±25 |
288±29 |
308±31 |
393±39 |
463±46 |
533±53 |
膜厚 |
んん |
0.036 |
0.050 |
0.100 |
0.125 |
0.150 |
0.175 |
0.190 |
0.250 |
0.300 |
0.350 |
降伏電圧 |
KV |
≥5 |
≥6 |
≥9 |
≥10 |
≥11 |
≥13 |
≥14 |
≥16 |
≥18 |
≥22 |
引張強さ(MD) |
N / CM |
≥60 |
≥80 |
≥150 |
≥190 |
≥220 |
≥250 |
≥280 |
≥330 |
≥350 |
≥380 |
引張強さ(TD) |
N / CM |
≥40 |
≥70 |
≥110 |
≥140 |
≥150 |
≥160 |
≥180 |
≥280 |
≥300 |
≥330 |
折り曲げ後の引張強さ(MD) |
N / CM |
≥40 |
≥70 |
≥110 |
≥140 |
≥165 |
≥190 |
≥240 |
≥280 |
≥300 |
≥330 |
折り曲げ後の引張強さ(TD) |
N / CM |
≥20 |
≥50 |
≥90 |
≥110 |
≥115 |
≥120 |
≥130 |
≥180 |
≥200 |
≥230 |
モーター絶縁用の6644FクラスDMD絶縁紙は、低電圧モーター、電動工具、スロット絶縁用電化製品、ガスケット絶縁、ターンツーターン絶縁、相間絶縁およびウェッジ絶縁、または変圧器中間層絶縁に使用されます。 、自動巻き機加工に適しています。
モーター絶縁用の6644FクラスDMD絶縁紙は、(20°C、50%r。h。)で無期限に保管できます。
