モーターシャフトが信頼できるモーションシステムのコアになる理由は何ですか?

2025-09-25

A モーターシャフトモーターから駆動する機械に回転力を伝達する重要な機械コンポーネントです。この接続がなければ、モーターの電気エネルギーを有用な機械的作業に変換することはできません。言い換えれば、シャフトは、モーターの磁場と機器の可動部分との間の橋です。

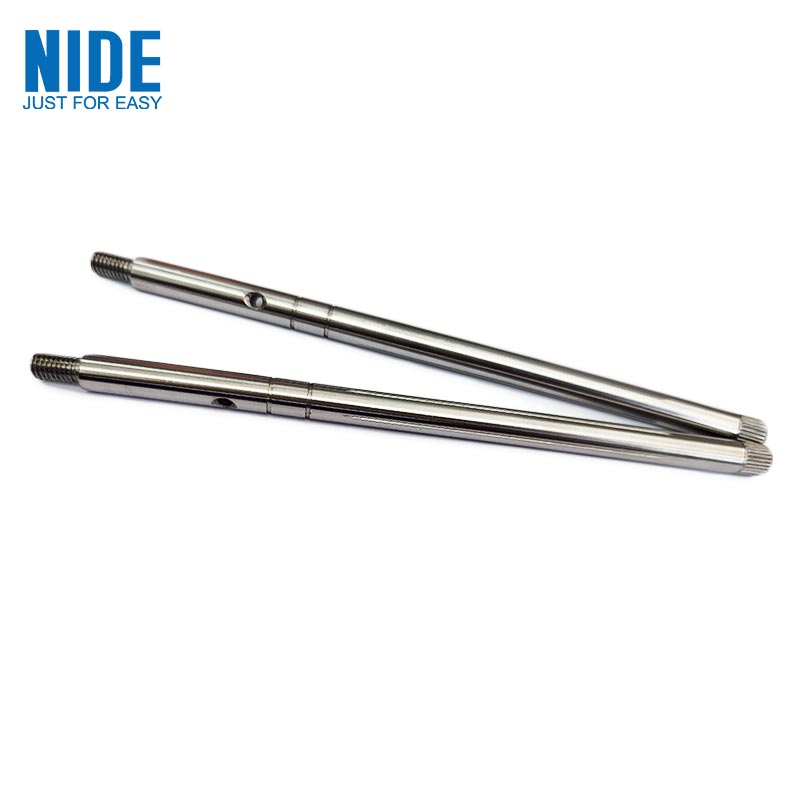

Food Mixer Motor Shafts Linear Shaft

モーターシャフトは均一ではありません。それらは、アプリケーションの負荷、速度、トルク、環境の需要に合うように設計されています。電気自動車モーターの高精度シャフトは、小規模の家電製品で使用されるものとは大きく異なります。モーターシャフトの核となる目的を理解することは、なぜそれを金属棒以上のものとして扱うことが不可欠である理由を説明しています。

よく設計されたモーターシャフトは、次のことを保証します。

  • 最小限の振動を伴う滑らかなパワートランスミッション

  • 継続的な動作中の耐久性

  • ギア、プーリー、カップリングとの互換性

  • エネルギー効率、不整合または摩擦に無駄になるため、エネルギー効率

自動車、ロボット工学、HVACシステム、航空宇宙、医療機器などの業界では、モーターシャフトの品質は、パフォーマンス、安全性、ライフサイクルコストに直接影響します。そのため、モーターシャフトを調達する企業は、価格だけでなく、技術的な精度と長期的な信頼性にも焦点を当てています。

モーターシャフトはどのように設計および製造されていますか?

モーターシャフトの設計と生産には、エンジニアリングの精度と材料科学の組み合わせが含まれます。すべての次元、耐性、および表面仕上げは、シャフトがどれほど効果的に機能するかに役割を果たします。

キーデザイン要素

  1. 材料の選択 - シャフトは、一般に炭素鋼、合金鋼、またはステンレス鋼で作られています。要求の厳しい用途には、クロムメッキなどの特別なコーティングが耐摩耗性に使用されます。

  2. 直径と長さ - 剛性を維持しながら、ジオメトリは予想されるトルクを処理する必要があります。大きいシャフトは体重とコストを増加させますが、小さいサイズのシャフトは故障を危険にさらします。

  3. 表面仕上げ - 滑らかな表面は、摩擦を減らし、ベアリングやカップリングに合わせて改善します。

  4. 耐性 - 緊密な寸法制御により、一貫したアライメントが保証され、振動とノイズが低下します。

  5. バランス - シャフトは、高速でのぐらつきを避けるために動的にバランスをとる必要があります。

製造プロセス

  • 原材料の準備:スチールバーが選択され、サイズに合わせて切断されます。

  • ターニングと研削:コンピューター数値制御(CNC)マシンは、シャフトを正確な直径まで形作ります。

  • 熱処理:クエンチングや焼き戻しなどのプロセスは、強度と硬度を高めます。

  • 表面処理:コーティングと研磨は、腐食と摩耗から保護します。

  • 品質検査:寸法チェック、硬度テスト、およびバランステストにより、信頼性が確認されます。

技術パラメーター(例の表)

パラメーター 典型的な範囲 /オプション 目的
材料 炭素鋼、ステンレス鋼、合金 強度、耐食性を決定します
直径 4 mm - 120 mm トルクと負荷の要件に一致します
長さ 20 mm - 1500 mm アプリケーションのニーズごとに構成
硬度(HRC) 30 - 60 ストレス下で耐久性を保証します
表面仕上げ(RA) ≤0.8µm 効率を改善し、摩耗を減らします
許容範囲 ±0.005 mm アライメントとバランスを維持します
コーティング 亜鉛、ニッケル、クロム 腐食と摩耗保護

高度なエンジニアリングと製造のステップのこの組み合わせにより、モーターシャフトは単なる標準的な部分ではなく、各アプリケーションに合わせてカスタマイズされた高度にカスタマイズされたコンポーネントであることが保証されます。

さまざまなアプリケーションでモーターシャフトが重要なのはなぜですか?

モーターシャフトの重要性は、実際のシステムでの役割を検討する際に明らかになります。家庭用デバイスであろうと大量の機械であろうと、シャフトは一貫して電力を流し続けるものです。

自動車セクター

  • 電気自動車(EV):シャフトは、高トルクと頻繁な加速を処理する必要があります。精密バランスにより、スムーズな運転とバッテリー寿命が長くなります。

  • 内燃焼エンジン:クランクシャフトとカムシャフトは動きを調節し、燃料効率に直接影響します。

ロボット工学と自動化

  • 産業用ロボット:シャフトは、滑らかで正確な関節の動きを確保します。設計が不十分なシャフトは、位置決めエラーを引き起こす可能性があります。

  • CNCマシン:高速スピンドルは、生産中に精度を維持するために、バランスの取れたシャフトに依存します。

家電製品

  • 洗濯機:シャフトは、高負荷と水分に耐える必要があります。

  • ファンとエアコン:静かな操作は、シャフト設計の最小限の振動に依存します。

航空宇宙および医療アプリケーション

  • 航空宇宙エンジン:シャフトは極端な温度とストレスに抵抗する必要があります。

  • 医療機器:イメージングシステムと手術ロボットの精密シャフトには、超財政的許容範囲が必要です。

いずれの場合も、シャフトは単なる受動的な要素ではなく、動きのライフラインです。シャフトの障害は、ダウンタイム、安全上の危険、または費用のかかる修理を引き起こす可能性があります。そのため、産業は経験豊富なメーカーからシャフトを調達することに重点を置いています。

ニーズに合った適切なモーターシャフトを選択する方法は?

正しいモーターシャフトを選択するには、パフォーマンス、コスト、信頼性のバランスをとる必要があります。企業は、しばしば、仕様を現実世界の運用条件に一致させる際に課題に直面します。

選択要因

  1. アプリケーションタイプ - シャフトが高トルク、連続回転、または断続的な負荷に直面するかどうかを判断します。

  2. 環境条件 - 湿度、極端な温度、腐食性への暴露を検討してください。

  3. 速度要件 - 高速シャフトには、優れたバランスと正確な機械加工が必要です。

  4. メンテナンス戦略 - 長期的なシャフトは、産業システムのダウンタイムを短縮します。

  5. 予算対ライフサイクルコスト - 安価なシャフトは、前払いコストを削減する可能性がありますが、メンテナンス費用の増加につながる場合があります。

実用的な例

電気スクーターを生産する企業の場合、シャフトは軽量と高強度を組み合わせる必要があります。クロムメッキの表面を持つステンレス鋼は理想的であり、耐久性と耐食性のバランスをとることができます。対照的に、食品加工機は、一定の洗浄と化学物質への曝露に耐えるように設計されたステンレス鋼のシャフトが必要になる場合があります。

モーターシャフトに関するFAQ

Q1:モーターシャフトの主な機能は何ですか?
モーターシャフトは、モーターによって生成された回転力を機械の機械的部分に伝達し、滑らかで効率的な動きを確保します。

Q2:なぜモーターシャフトには表面処理が必要なのですか?
クロムメッキや亜鉛コーティングなどの表面処理は、摩耗から保護し、摩擦を減らし、腐食を防ぎ、シャフトの寿命を延ばします。

Q3:モーターシャフトが故障しているかどうかはどうすればわかりますか?
一般的な兆候には、異常な振動、騒音の増加、過熱、または目に見える摩耗が含まれます。早期の検出は、高価な機器の損傷を防ぐことができます。

モーターシャフトは単純なコンポーネントのように見える場合がありますが、電気エネルギーを機械性能に変換する上で最も重要なリンクの1つです。ロボット工学で必要な正確な許容範囲から、自動車用途で要求される耐久性まで、右のシャフトは効率、信頼性、長いサービス寿命を保証します。

高品質のモーターシャフトを調達することになると、高度な設計、耐久性のある材料、および厳格な品質管理を組み合わせた製品を提供することで、強い評判を確立しています。アプリケーションに合わせた信頼できるモーターシャフトを探している場合は、お問い合わせカスタマイズされたソリューションの詳細については、今日。
